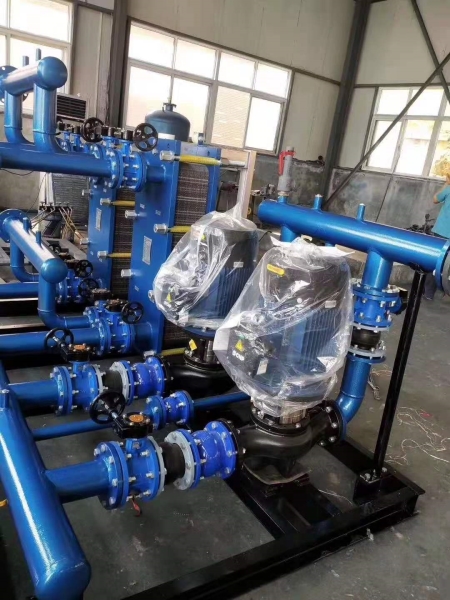

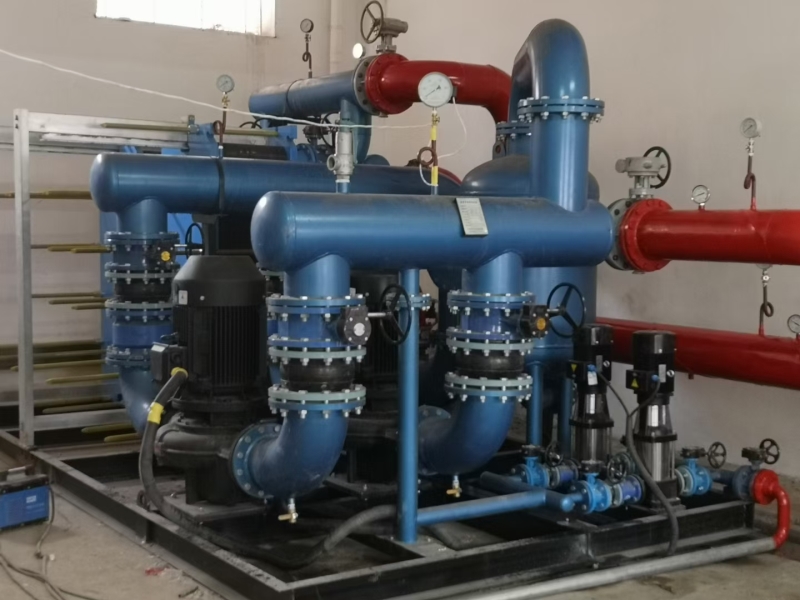

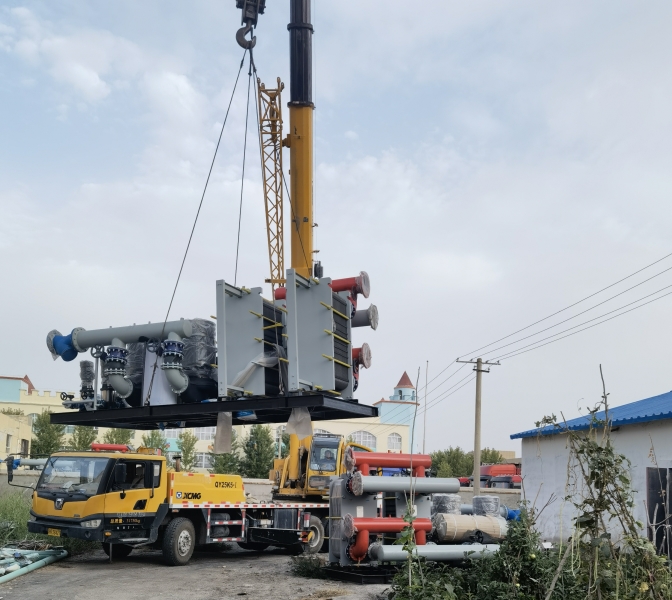

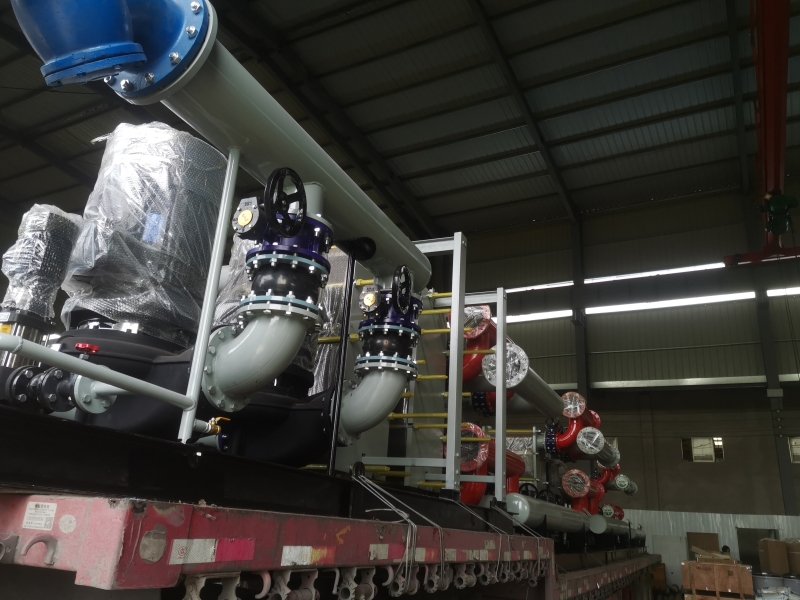

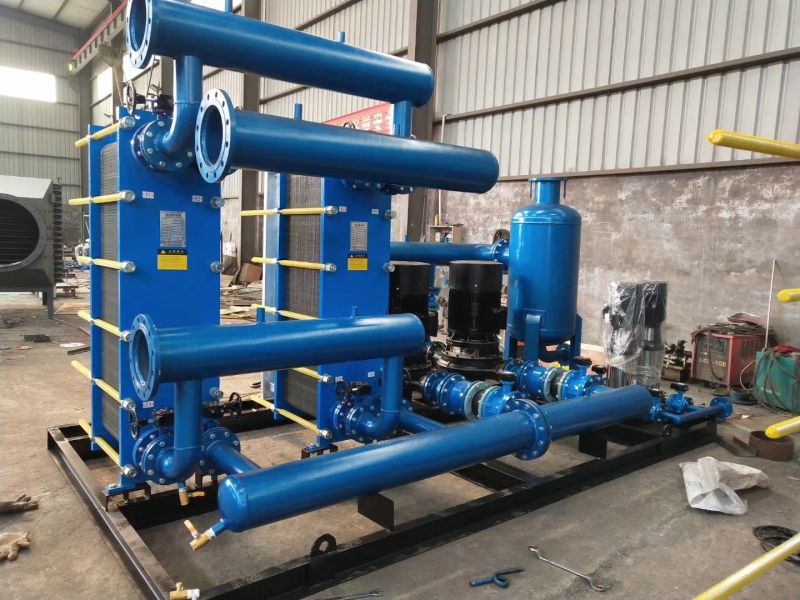

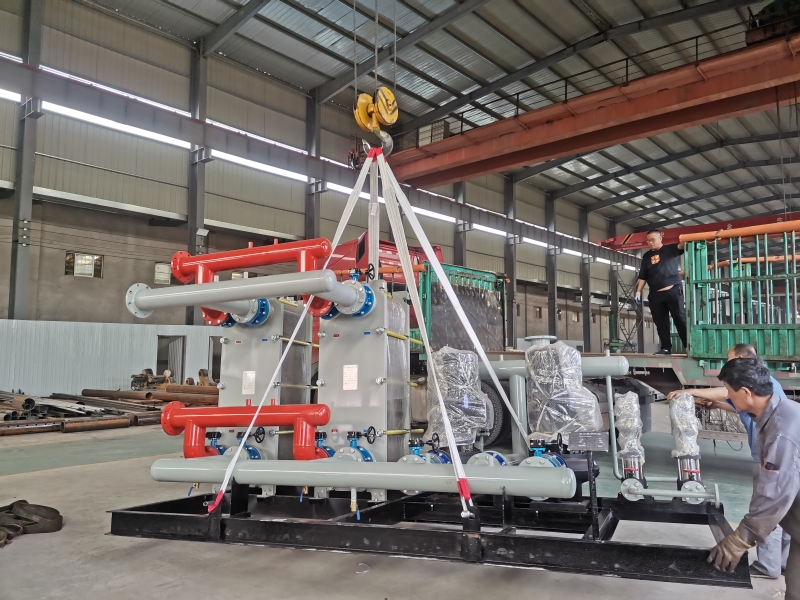

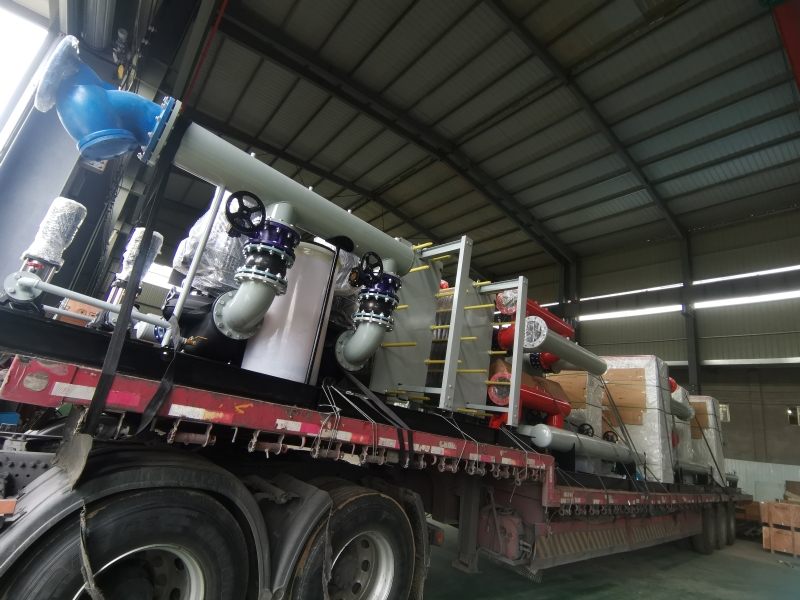

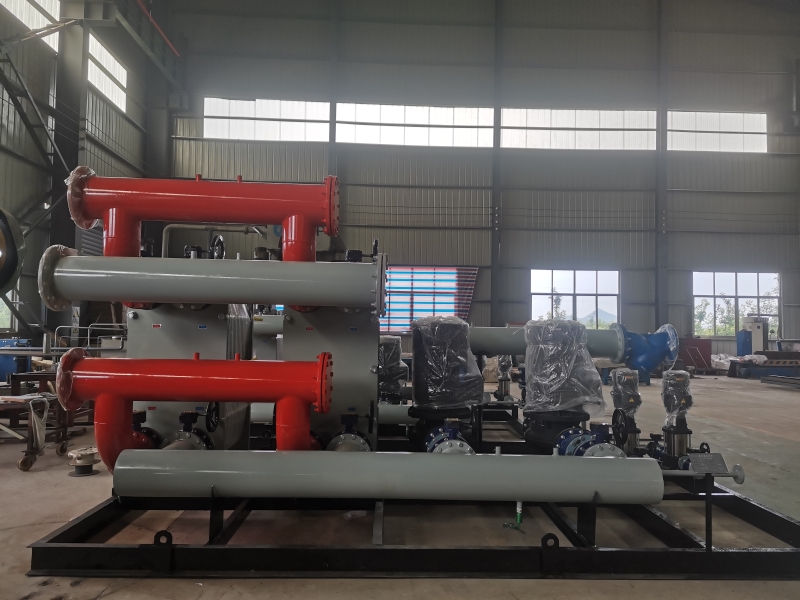

板式換熱機組是由板式換熱器、水泵、閥門、過濾器、配電箱、變頻器、儀表及控制系統等由管路連接，在工廠預組裝，安裝在同一底座上的智能型換熱設備。機組運行到安裝現場后，只需連接一次側、二次側及補水管道，接通電源即可投入運行。同時，機組具有機構緊湊、便于遠程運輸、占地面積小、安裝現場就位靈活等特點。

一、板式換熱機組特點
1、采用工控計算或智能化溫度調節器使供水溫度智能控制，即供水溫度按程序設定可隨室外環境溫度，標準間溫度和時間變化，供熱質量高效、節能。
2、工控計算機顯示、儲存打印各種運行參數，包括：熱煤流量、熱媒溫度、熱媒壓力、供熱量、室外溫度標準間溫品度、供水溫度、凝結水溫度、供水壓力等。
3、汽水換熱時，設凝結水換熱段及凝結水溫度控制，充分利用凝結水熱量。
4、系統補水采用變頻控制、自動水、穩壓。
5、采用高性的不銹鋼板式換熱器，機組體積小，占地面積小。
6、標準模塊化設計，可根據用戶情況，靈活選擇控制內容，減少投資。
7、運行參數集中數顯，方便可靠。
8、板式換熱機組結構湊，選用我公司設計制造的能效比高、體積小的扳式換熱器，水泵采用進口或國產優質立式水泵等，結構緊湊，所需安裝空間小。
9、使操作簡單，安裝維護方便。換熱機組的控制換熱調節采用進口或國產名優品牌的控制元件和系統，工作可靠，性能優良，自動化程度高。只需簡單培訓，即可掌握換熱機組的操作。
10、板式換熱機組為系列產品，品種多樣，型號齊全，用戶可根據需求進行選擇。

二、換熱機組工作原理
1、工作流程
機組由一次側、二次側及補水系統組成。一次側指熱量或冷量的提供側，二次側指熱量或冷量的接收側。一側次通過板式換熱器將熱量或冷量傳遞給二次側，二次側沒有循環泵，通過循環水將熱量或冷量傳遞給用戶。
2、控制原理
機組采用自動控制系統對機組進行自動及遠程監控，達到勢力站無人值守自動運行。機組控制由具有測控功能的控制器、電控柜、傳感器、執行機構及通訊系統組成?？刂破魍ㄟ^與其相連的傳感器和執行機構完成對換熱器和其它現場設畬的埶據采集和控空制功能；傳感器利行機構應包括溫度傳感器或溫度變送器、室外溫度傳感器、壓力變送器、差壓變送器、流量計、熱量表、液位變送器、電動調節閥、變頻器和電磁閥等。
3、監控參數
室外溫度：一、二次側的供、回水溫度；-、二次側的供、回水壓力；一次側熱量、二次側供水流量；補水流量、補水水箱水位；循環水泵和補水泵的啟停及運行狀態等。
4、執行機構
一次側的電動調節閥、二次側循環水泵變頻器、補水泵變頻器和電磁閥等。
